Setup & Test

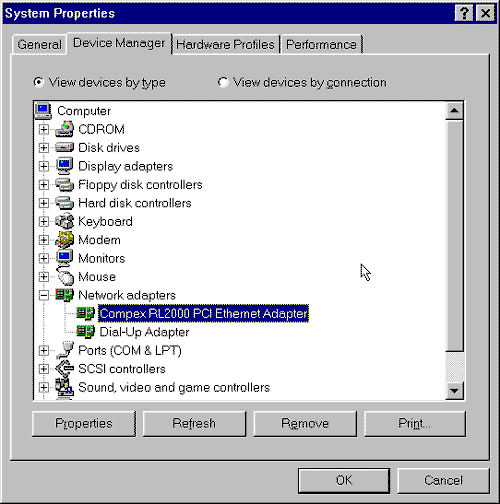

หลังจากการติดตั้ง LAN Card ในเครื่องแล้ว เมื่อเปิดเครื่องขึ้นมาครั้งแรก Windows จะตรวจพบว่ามี Hardware ใหม่ ให้ติดตั้งไดรเวอร์ตามขั้นตอนในคู่มือของการ์ดนั้น ๆ จนเสร็จสิ้น จากนั้นเปิด Control Panel > System เพื่อดูค่า Config ของการ์ดว่าทำงานได้ ไม่ชนกับอุปกรณ์อื่นๆ (สังเกตต้องไม่มีเครื่องหมาย ! นำหน้า การ์ด)

คลิกที่ Network Neighborhood เลือก Properties เพื่อตรวจสอบและปรับแต่งค่าต่างๆ

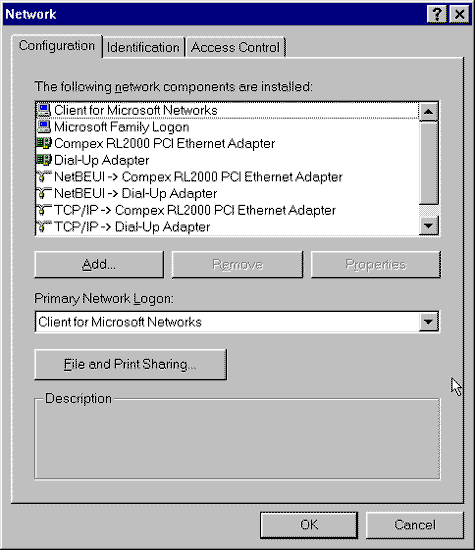

ปกติในแถบ Configuration จะพบโปรโตคอล TCP/IP ของการ์ดแลน ถ้าไม่พบให้คลิกที่ปุ่ม Add เพื่อเลือกการติดตั้ง

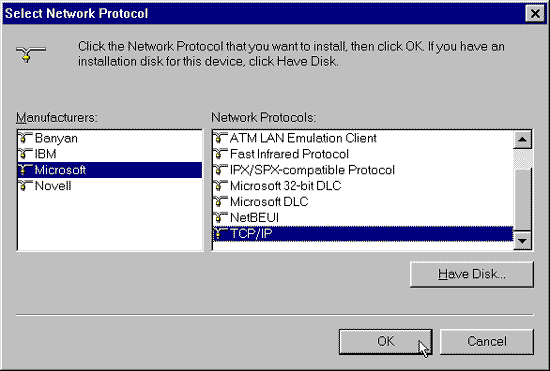

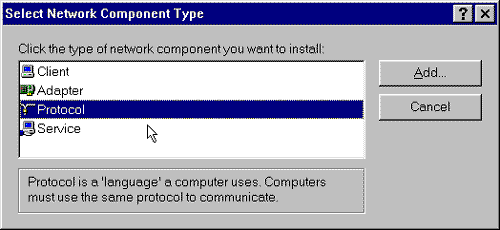

เลือก Protocol แล้วคลิก Add.. เลือก Microsoft > TCP/IP แล้วคลิก OK

ก็จะได้โปรโตคอล TCP/IP ให้คลิกเลือก TCP/IP ของการ์ด ในที่นี้ผมเลือก TCP/IP -> Compex RL2000 PCI Ethernet Adapter แล้วคลิกเลือก Properties

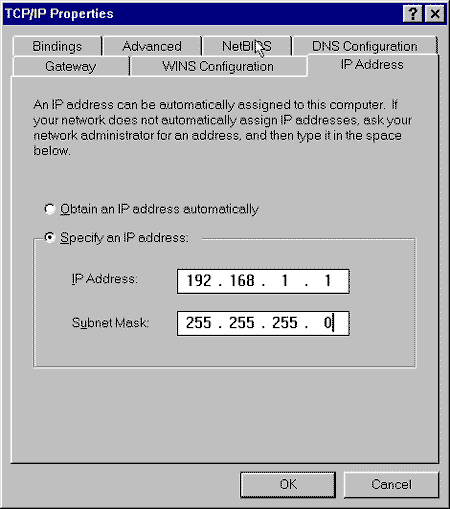

ที่แถบ IP Address ให้คลิกเลือกที่ Specify an IP Address และกำหนดค่าตามที่ต้องการครับ ซึ่งสามารถตั้งได้หลายกลุ่มขอให้อยู่ในกลุ่ม Private IP Ranges เท่านั้น เช่น

• 10.0.0.0 - 10.255.255.255           (Class A)
• 172.16.0.0 - 172.31.255.255       (Class B)
• 192.168.0.0 - 192.168.255.255   (Class C)

ค่านอกเหนือจากนี้ห้ามใช้ครับ โดยกำหนดให้หมายเลขแรกเป็นเครื่องหลัก เช่น ผมใช้เครื่องหลักค่า 192.168.1.1 เครื่องลูกข่ายก็จะเริ่มหมายเลขถัดไปคือ 192.168.1.2, 192.168.1.3 เรื่อยไป ส่วนค่า Subnet Mask ให้ใช้ค่า 255.255.255.0 เหมือนกันทุกเครื่อง

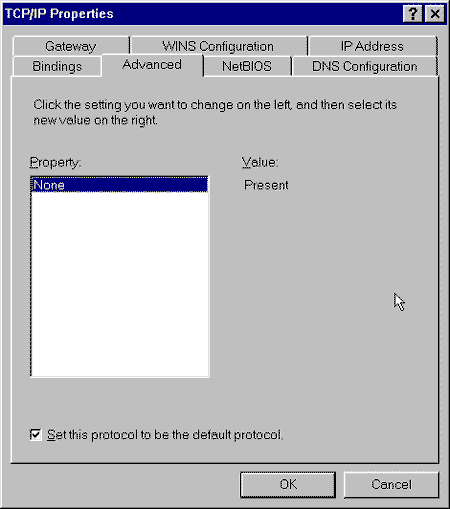

ที่แถบ Advanced ให้คลิกเลือกที่ Set this protocol to be the default protocol จากนั้นก็คลิก OK ต่อไปจะเป็นการกำหนดให้ใช้ทรัพยากร Files และ Printer ร่วมกัน โดยการคลิกที่ Files and Print Sharing

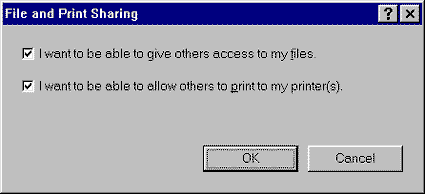

ให้คลิกเลือกทั้งสองช่อง คลิก OK เพื่อไปตั้งค่ารายละเอียดของ Workgroup ใน Identification ต่อไป

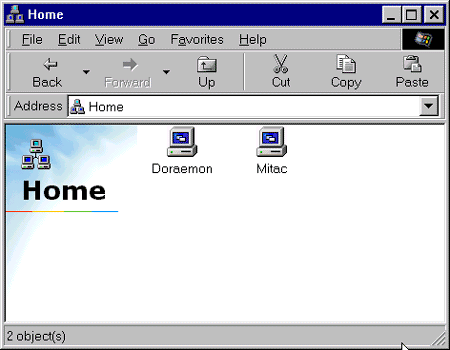

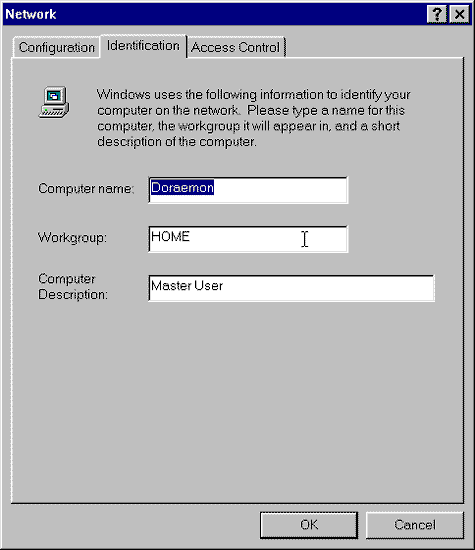

จุดสำคัญคือการตั้งชื่อเครื่อง (Computer Name) ต้องไม่ซ้ำกัน และตั้งชื่อกลุ่ม (Workgroup) เป็น ชื่อเดียวกัน (ไม่เช่นนั้นเครื่องจะมองไม่เห็นกันครับ) เมื่อคลิกที่ปุ่ม OK แล้วเครื่องอาจมีการรีสตาร์ทหลายครั้ง และถามถึงแผ่นโปรแกรม Windows ต้องเตรียมให้พร้อมนะครับ หลังการติดตั้งเสร็จสิ้นแล้ว เมื่อคลิกเปิดที่ ไอคอน Network Neighborhood ควรจะพบกับเครื่องในกลุ่มทั้งหมด

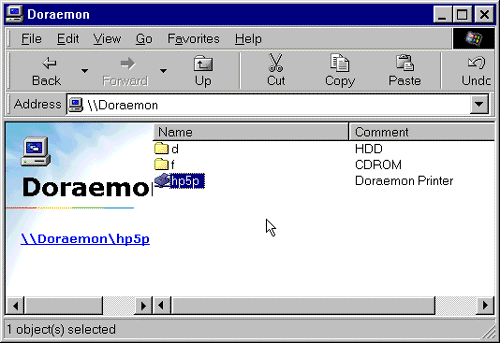

ถ้าเรากำหนดการ Share Files & Printer ไว้ เราก็จะสามารถใช้ทรัพยากรต่าง ๆ ร่วมกันได้ เช่น ถ่ายโอนไฟล์จากเครื่องหนึ่งไปยังเครื่องหนึ่ง การใช้เครื่องพิมพ์ร่วมกัน เป็นต้น

เมื่อทำการเซ็ทอัพให้เครื่องรู้จัก LAN Card และ Config IP Address เรียบร้อยแล้ว ต่อไปก็เป็น การติดตั้ง WinRoute เพื่อแชร์การใช้งานอินเทอร์เน็ตต่อไปครับ

ถ้าใน Network Neighborhood ไม่เห็นเครื่องลูกข่าย หรือเครื่องหลัก ให้ตรวจสอบด้วยการใช้วิธี Ping ดังนี้

1. ตรวจการเชื่อมต่อของสายทุกเส้นว่ามีการหลุดหลวมหรือไม่ ดูที่ไฟ LED ที่ตัวการ์ด บริเวณขั้วต่อ สายว่าติดสว่างหรือไม่ เมื่อแน่ใจแล้วว่าระบบสายไม่บกพร่อง จึงดำเนินการในข้อที่ 2

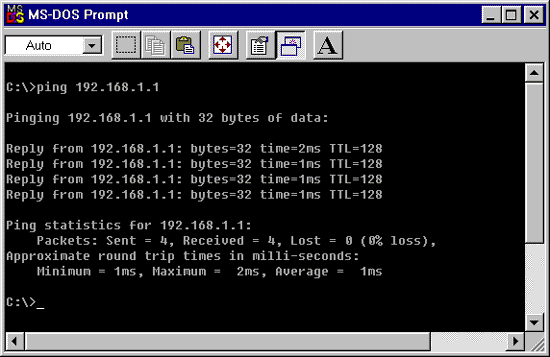

2. ออกไปที่ MS-DOS Prompt ในเครื่องลูกข่ายและพิมพ์คำสั่ง C:\ping ตามด้วยหมายเลข IP ของ เครื่องหลัก เช่น 192.168.1.1 ดูผลตอบรับดังภาพ

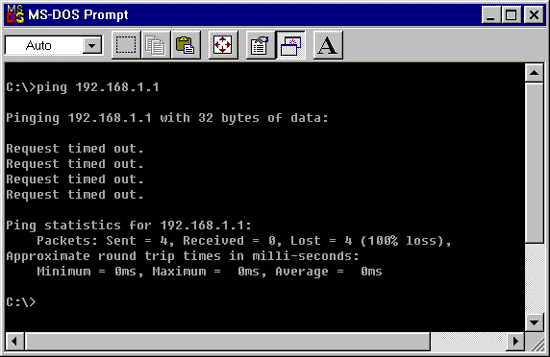

ถ้าระบบสายเครื่องทุกเครื่องมีสภาพปกติ สามารถส่งข้อมูลถึงกันได้จะมีผลเป็นดังภาพบน แต่ถ้า เครื่องใดบกพร่องจะเป็นดังภาพข้างล่าง

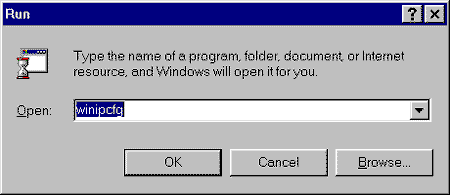

3. ตรวจสอบดูค่าอื่นๆ ที่รับมาจากเครื่องหลัก โดยกลับไปที่ Windows คลิก Start > Run แล้วพิมพ์ winipcfg ลงในกรอบ Open กด Enter หรือคลิกที่ปุ่ม OK

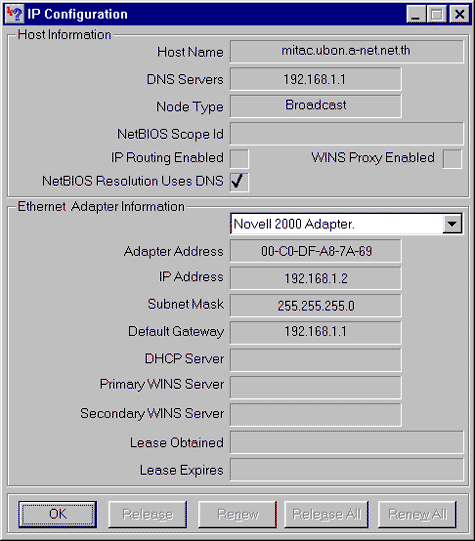

4. จะเข้าสู่ IP Configuration แล้วให้กด More Info จะปรากฏข้อมูลต่าง ๆ ออกมา

ถ้ามีรายงานเกี่ยวกับ DNS Servers และ Default Gateway จะทำให้เครื่องลูกข่ายออกสู่อินเทอร์เน็ต ได้แน่นอน (ขั้นตอนในข้อนี้ควรทำหลังการลงโปรแกรม WinRoute ในเครื่องหลักแล้ว)
