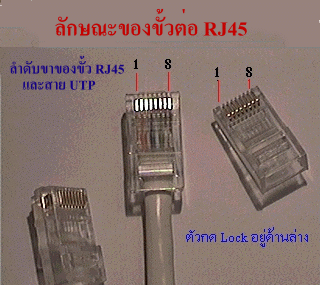

สายนำสัญญาณที่นำมาใช้กับขั้วต่อแบบ RJ-45 เรียกว่าสายแบบ UTP ซึ่งภายในสายจะมีสายนำ สัญญาณจำนวน 4 คู่บิดตีเกลียวอยู่ภายใน สายมาตรฐานที่ใช้กันในปัจจุบันคือสายแบบ CAT-5 ลักษณะของสาย หน้าที่ของสายแต่ละเส้นและรหัสสีดูได้จากตาราง
การกำหนดหน้าที่ของสายย่อยภายในสายแบบ UTP
|
หมายเลขสาย |
หน้าที่ของสายสัญญาณ |
1 |
Output Transmit Data + |
2 |
Output Transmit Data - |
3 |
Input Receive Data + |
6 |
Input Receive Data - |
4, 5, 7, 8 |
Reserved for other use |
การต่อสายสำหรับใช้ในกรณีของขั้วต่อแบบ RJ-45 จะแบ่งออกเป็น 2 กรณีคือ

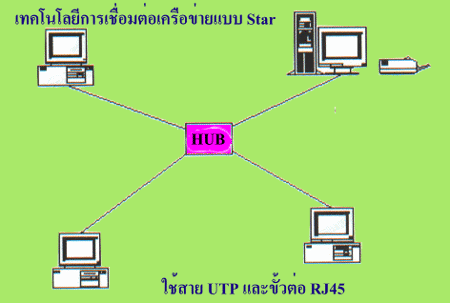

- การต่อเชื่อมระหว่างคอมพิวเตอร์มากกว่า 2 เครื่อง การต่อสายแบบนี้จะต้องอาศัยอุปกรณ์ใน การกระจายสัญญาณ (HUB) และการเข้าสายกับขั้ว RJ-45 จะเหมือนกันทั้งสองข้างดังตาราง
|
Comp |
สาย |
HUB |
White/Orange |
1 |
White/Orange |
Orange |
2 |
Orange |
White/Green |
3 |
White/Green |
Blue |
4 |
Blue |
White/Blue |
5 |
White/Blue |
Green |
6 |
Green |
White/Brown |
7 |
White/Brown |
Brown |
8 |
Brown |

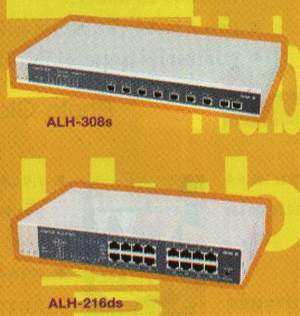

จำนวนเครื่องที่ต่อในระบบขึ้นอยู่กับจำนวน Port ของ HUB ที่เลือกใช้
- การต่อเชื่อมระหว่างคอมพิวเตอร์ 2 เครื่อง เป็นการต่อเชื่อมแบบ Peer to Peer 2 เครื่อง ไม่ต้องใช้ HUB การต่อสายต้องมีการสลับสายนำสัญญาณทั้งสองด้านดังตาราง
Computer 1 |
สายที่ |
Computer 2 |
White/Orange |
1 |
White/Green |
Orange |
2 |
Green |
White/Green |
3 |
White/Orange |
Blue |
4 |
Blue |
White/Blue |
5 |
White/Blue |
Green |
6 |
Orange |
White/Brown |
7 |
White/Brown |
Brown |
8 |
Brown |
จะเห็นว่ามีการสลับสาย (Cross) ระหว่างคู่ 1-3, 2-6 และ 3-1, 6-2 ส่วนขาอื่น ๆ เหมือนเดิม
การติดตั้งการ์ดก็เพียงอาศัยไขควงปลายแฉก 1 อัน เปิดฝาเครื่อง มองหา Slot ว่าง ๆ เพื่อเสียบการ์ด ลงไปให้แน่น ยึดด้วยสกรู ปิดฝาเครื่อง และนำสายสัญญาณมาต่อเชื่อมให้ครบวงจร
เมื่อทุกอย่างตรวจสอบเสร็จสิ้นแล้ว ต่อไปก็เป็นการเซ็ทอัพเครื่องให้รู้จักกับอุปกรณ์ และการกำหนด ค่าต่าง ๆ กันได้เลย
|
